柴油發電機組無刷三相交流發電機基本結構及工作原理

        1.基本結構

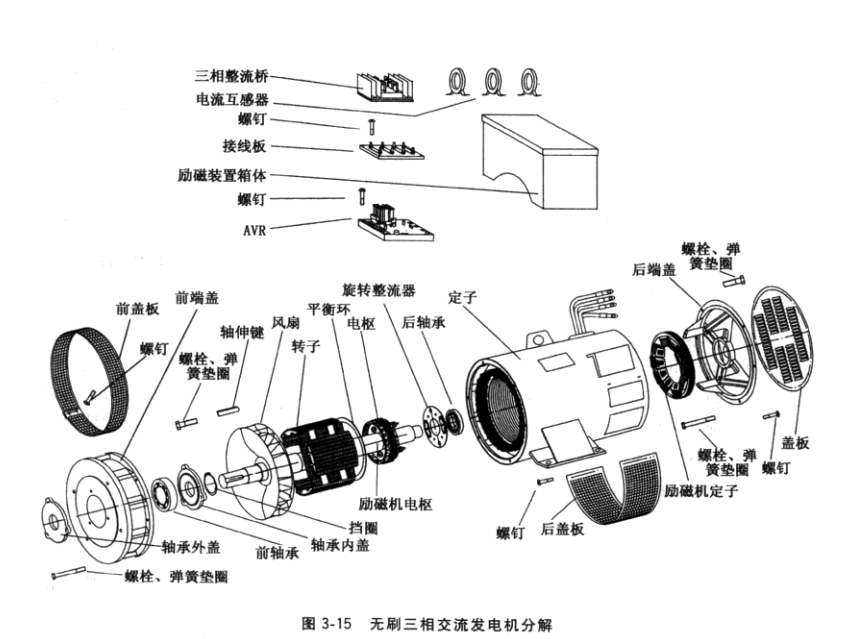

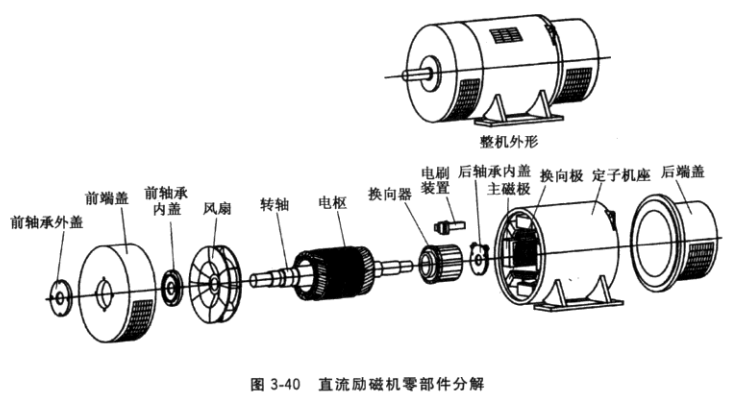

無刷三相交流發電機結構與有刷三相交流發電機基本相同，其零部件分解如圖3-15所示。它與有刷三相交流發電機結構不同之處在于用交流勵磁機和旋轉整流器取代集電環。交流勵磁機是磁極鐵心和磁極繞組在定子上、電樞在轉子上，感應三相交流電的轉樞式三相交流發電機。現將無刷三相發電機用的交流勵磁機和旋轉整流器結構見圖3-40。交流勵磁機定子包括定子鐵心和定子繞組。定子鐵心是交流勵磁機磁路的主要部分，由定子鐵心沖片疊 裝而成。當直流電流通人定子繞組時，定子鐵心便建立交流勵磁機主磁場。

交流勵磁機電樞包括電樞鐵心和電樞繞組，電樞鐵心也是交流勵磁機磁路主要部分，由電樞鐵心沖片疊裝而成。電樞繞組是交流勵磁機發出三相交流電的部分，該三相交流電經旋轉整流器整流成直流電，向發電機轉子繞組提供勵磁電流。

 旋轉整流器由6個旋轉整流元件組裝成三相全波整流器，或由3個旋轉整流元件組裝成三相半波整流器，其固定于無刷發電機轉軸上，用以把電樞繞組發出的三相交流電整流成直流并經導線輸入轉子繞組。

2.工作原理

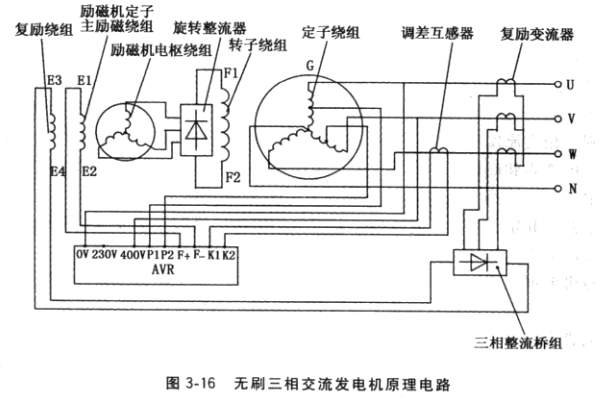

無刷三相交流發電機整機原理電路如圖3-16所示。發電機由內燃機驅動旋轉至接近額定轉速，依靠轉子磁極鐵心和交流勵磁機定子磁極鐵心的雙重剩磁場，嵌在定子鐵心槽中的副繞組(或主繞組抽頭)感應出電壓，并經AVR中的整流環節整流后，輸人交流勵磁機定子繞組，建立交流勵磁機磁場。交流勵磁機電樞三相繞組便感應三相交流電壓，該電壓經旋轉整流器整流成直流電壓，輸人轉子磁極繞組，建立發電機主磁場，使發電機定子繞組感應三相電壓，輸出三相電能。調節AVR中的電位器，可把機端電壓整定在額定值。負載時.，由AVR自動讕節發電機勵磁電流，以維持發電機電壓恒定。
